Dewesoft Gridphase: Identificação simples e precisa da fase eléctrica

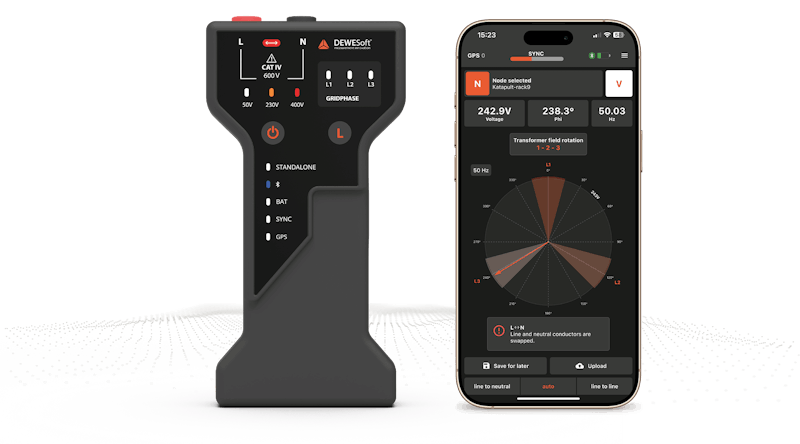

Dewesoft Gridphase revoluciona a identificação de fases, garantindo medições precisas em qualquer ponto da rede de energia. Ao contrário dos métodos tradicionais que exigem vários dispositivos, o Gridphase opera com um único dispositivo, eliminando a necessidade de instalações de referência dedicadas.

Caraterísticas principais:

• Deteção galvânica e sem contacto - Com o Gridphase pode medir diretamente até 500 V. Em situações em que isso não é possível, o Gridphase possui um sensor capacitivo incorporado que permite a deteção sem contacto da fase em linhas de baixa/média e alta tensão.

• Compensação automática do desvio de fase - Não são necessários ajustes manuais do grupo de vectores; basta selecionar o transformador e o Gridphase trata do resto.

• Sincronização rápida - Um recetor GNSS avançado assegura a sincronização em menos de 20 segundos.

• Compacto e portátil - Medir apenas 7,09 x 3,35 x 1,38 polegadasO Gridphase adapta-se facilmente a qualquer kit de ferramentas.

• Económico - O design avançado oferece um elevado desempenho a um preço imbatível.

• Bateria de longa duração - Até 50 horas de funcionamento com uma única carga.

O Gridphase simplifica a identificação de fases, tornando-a mais rápido, mais seguro e mais económico do que os métodos tradicionais.

Como é que funciona?

O Gridphase aproveita tecnologia de sincrofasores para medir e comparar os ângulos de fase da tensão em diferentes pontos da rede eléctrica.

A principal diferenciação é que, ao contrário das abordagens convencionais, em que são necessários dois dispositivos para identificar a fase e a instalação de um dispositivo de referência - o que pode ser complicado e consumir muito tempo - o Gridphase não exige a instalação direta de um dispositivo de referência. Em vez disso, ele se baseia em vários dispositivos de referência implantados na rede elétrica. Um método patenteado permite a compensação de mudanças de fase devido a grupos de vetores de transformadores na rede.

Este processo é facilitado por um sistema backend que mantém as medições de referência e assegura uma identificação de fase precisa. O dispositivo liga-se a um smartphone, que fornece a ligação de dados necessária ao sistema backend para a identificação de fases em tempo real.

Aplicações Gridphase

O Dewesoft Gridphase tem como alvo dois casos de aplicação:

Operadores de Sistemas de Distribuição de Energia (DSOs)

• Redes de baixa tensão - Sobrecargas de fase e disparos de fusíveis: A distribuição assimétrica da carga pode causar disparos de fusíveis na fase mais carregada. O Gridphase ajuda a identificar a fase das cargas sem ter de desligar a alimentação.

• Redes de baixa tensão - Instalações e substituições de contadores de energia: Garante maior simetria de carga em redes trifásicas.

• Redes de baixa e média tensão - Ligação correta das fases durante a instalação e manutenção dos elementos de potência: Facilita as ligações de fase corretas para transformadores de distribuição, transformadores de potencial, comutadores, cabos, linhas e outras ligações.

• Redes de baixa e média tensão - Resolução de problemas em sistemas secundários: Ajuda a identificar problemas nos circuitos de proteção e medição.

Instalações eléctricas

• Atrás do contador - Ligação ou religação de cargas: Assegura o equilíbrio das fases da carga ligando ou voltando a ligar corretamente as cargas.

• Atrás do contador - Ligação do equipamento de medição: Fornece informações de fase unificadas em toda a instalação para dispositivos como protecções de carga para carregadores EV e instalações de casas inteligentes.

Ensuring Consistent Phase Alignment for Multi-Point Measurements

As electrification accelerates, power quality assessments often require measurements at multiple points in the same installation. In larger systems, simply tracing a single conductor under voltage can be impractical. Gridphase removes this guesswork by reliably identifying each phase under voltage and ensuring your meters or power analyzers are connected to the correct phases at every measurement point.

Key Benefits

• Confidence in Measurement Accuracy - Guarantee that power analyzers or meters are referencing the same phases, enabling valid data comparisons.

• Faster Installation & Setup - Align your measurement equipment quickly—no more trial and error or manual phase tracing.

• Consistent Power Quality Analysis - Ensure uniform, high-fidelity results across your entire installation, even in complex, high-demand environments.

Alinhamento dos grupos de fases com as verdadeiras fases eléctricas

Nas redes de baixa tensão, a análise de dados é normalmente utilizada para agrupar os clientes por conetividade de fase aparente (L1, L2, L3). No entanto, esses "grupos" rotulados muitas vezes não se alinham com as fases elétricas reais. Com o Gridphase, é possível unificar rapidamente esses grupos às suas fases reais, garantindo dados consistentes em toda a rede.

Assista ao vídeo ao lado para ver como o Gridphase identifica e armazena a fase de um único cliente trifásico, garantindo o alinhamento correto em todos os grupos de fases.

Principais benefícios

• Aumentar a precisão do fluxo de potência O alinhamento correto das fases conduz a estudos precisos de fluxo de carga trifásica e a estimativas de capacidade de alojamento, alinhando os grupos de fases rotulados com os seus verdadeiros ângulos eléctricos.

• Eliminar a confusão e o retrabalho Utilize uma referência de fase única em toda a sua rede para que os técnicos de campo e os engenheiros de operação e desenvolvimento da rede falem a mesma "linguagem de fase".

Nota de aplicação

Aumentar a capacidade da rede: Como o equilíbrio de fases atrasa as dispendiosas actualizações de transformadores

Como a eletrificação continua a aumentar a procura de energia, as redes de distribuição de baixa tensão enfrentam uma tensão crescente. Isto leva a desequilíbrios de tensão e a restrições de capacidade. As soluções tradicionais, como as actualizações de transformadores e cabos, são dispendiosas e demoradas, exigindo frequentemente licenças e trabalhos de construção extensos.

Em vez de recorrerem imediatamente a estas actualizações dispendiosas, os operadores de sistemas de distribuição (DSO) podem implementar o balanceamento de cargas por fase para redistribuir as cargas pelas fases, aliviando o stress nos transformadores e alimentadores sobrecarregados. Ao otimizar a infraestrutura existente, os DSO podem prolongar a vida útil dos activos críticos, adiar investimentos de grande escala e manter a estabilidade da rede sem despesas de capital imediatas.

Um estudo de 1 564 transformadores de distribuição revelou que 415 apresentavam cargas de fase elevada, o que os tornava candidatos ao equilíbrio de cargas. Em muitos casos, o balanceamento de cargas entre fases estendeu o horizonte de tempo para atualizações de transformadores em mais de dois anos, economizando aproximadamente €750.000 em custos evitados. Ao utilizar ferramentas de medição avançadas como o Gridphase, os operadores podem identificar e corrigir eficientemente os desequilíbrios de fase, melhorando a eficiência da rede com um custo mínimo. Embora as reconexões estáticas não sejam uma solução permanente, proporcionam um método prático e escalável para gerir o aumento da procura, permitindo um planeamento mais estratégico a longo prazo, mantendo simultaneamente uma qualidade de energia fiável.

Leia a nota de aplicação completa aqui.
